Опыт строительства котельных, ТЭЦ и других объектов энергетики с 1957 года

Сравнительные характеристики конденсационных котлов ВПКГ
(водогрейных поверхностно-контактных газовых)

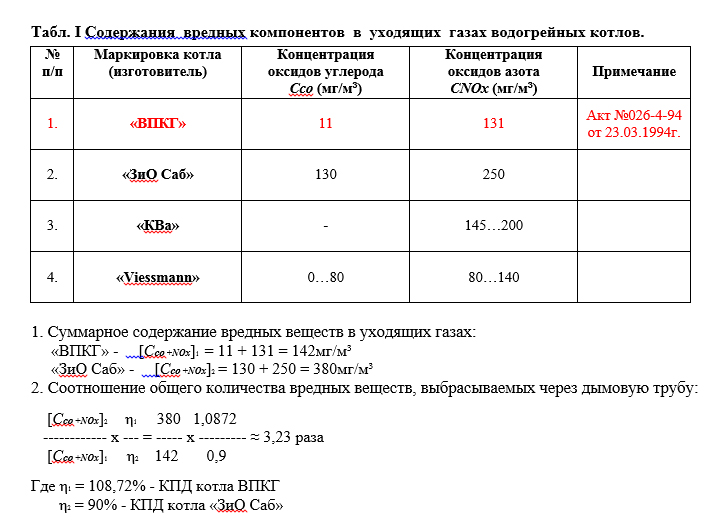

Табл. I. Содержание вредных компонентов в уходящих газах водогрейных котлов.

Табл. II. Сравнительные характеристики технико-экономических показателей водогрейных котлов.

№ п/п



Характеристика

котла

Ед.

изм.

Маркировка котла

Примечание

ВПКГ - 2,5

ЗиО Саб - 3000

Turbomat - Duplex

1.

полезная тепловая нагрузка

Гкал/ч

(МВт)

2,5

(2,9)

2,586

(3,0)

2,5

(2,9)



2.

вид топлива



пр. газ

пр. газ

пр. газ



3.

температура воды:

- на входе

- на выходе



°С



20…70

100*



70

115



70

120

*с одноврем-ой деаэрацией

4.

давление в котле

Атм.

барометр.

6

6



5.

КПД котла

%

108,7*

90…92

92…94

* среднегодовой

6.

габаритные размеры:

- длинна

- ширина

- высота



мм.



2400

2400

5355



4065*

2050

2355



4710*

2045

2746

* без горелочного устройства

7.

масса котла

кг

5000

6784*

6714*

* без горелочного устройства

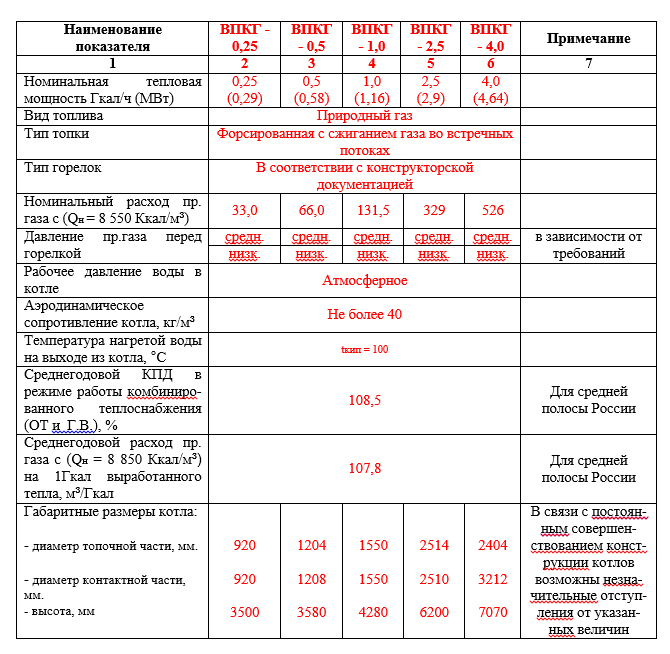

Табл. III. Характеристики модельного ряда котлов ВПКГ.

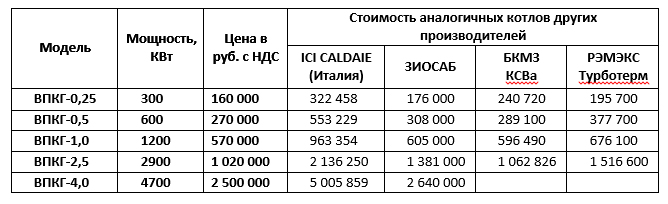

Табл. IV. Сравнительная таблица стоимости котлов ВПКГ с котлами минимальной ценовой категории импортного производства (ICI CALDAIE spa Италия).

Базовый комплект оборудования (горелки ГБЛ для котлов ВПКГ) обеспечивает автоматический розжиг, контроль факела и безопасность работы горелки.

Примечание: С целью предотвращения ошибок, самостоятельное проектирование котельных с котлами ВПКГ без предварительной консультации со специалистами-разработчиками не рекомендуется, поскольку эти котельные имеют целый ряд особенностей, как в части относительного расположения оборудования, так и в части автоматического регулирования процесса.
