Горелки

Блочная инжекционная горелка групповая БИГ

Назначение

Горелки газовые инжекционные с единичными элементами среднего давления тепловой мощностью до 2,3 МВт предназначены для установки в камерах горения котлов и других теплоиспользующих агрегатах с тепловым напряжением объема камеры горения до 0,465 МВт/м3, работающих под разряжением.

Таблица 1. Технические характеристики БИГ

пп



Наименование

 показателя





Величина

1.

Номинальное давление газа перед горелкой,

 МПа

0,08

2.

Коэффициент рабочего регулирования горелки, не менее

3,0

3.

Номинальное разряжение в камере горения теплового агрегата,

 даПа,

 не менее

1,5

4.



Диапазон числа Воббе, МДж/м3



44,9÷49,7

5.

Минимальный коэффициент избытка воздуха при номинальной тепловой мощности,

 не более

1,05

6.

Допускаемое увеличение минимального коэффициента избытка воздуха в диапазоне рабочего регулирования тепловой мощности,

 не более

0,2

7.

Потери теплоты от химической неполноты сгорания на выходе из камеры горения теплового агрегата в диапазоне рабочего регулирования горелки и разрежении в камере горения 1,5даПа, %

0

Таблица 2. Технические характеристики БИГ

Типораз-мер горелки

Номинальная тепловая мощность, МВт,

 с предельными отклонениями-5÷+10%

Минимальная рабочая тепловая мощность, МВт,не более

Номинальный расход газа, м3

Габаритные размеры (длина*ширина*высота), мм

Масса,кг, не более

БИГ1-1

0,096

0,032

9,7

70,4*134*292

2,2

БИГ1-2

0,192

0,064

19,4

148*199*292

4,0

БИГ1-3

0,288

0,096

29,1

220*134*292

5,1

БИГ1-6

0,576

0,192

58,2

424*134*292

9,4

БИГ1-11

1,056

0,352

106,7

764*134*292

16,8

БИГ1-13

1,248

0,416

126,1

900*134*292

19,6

БИГ1-14

1,344

0,448

135,8

968*134*292

21,0

БИГ1-16

1,536

0,512

155,2

1104*134*292

24,1

БИГ1-18

1,728

0,576

174,6

1240*134*292

27,0

БИГ1-22

2,112

0,704

213,4

1512*134*292

32,9

БИГ2-4

0,384

0,128

38,8

148*199*292

6,1

БИГ2-6

0,576

0,192

58,2

216*199*292

8,7

БИГ2-8

0,768

0,256

77,6

284*199*292

11,4

БИГ2-10

0,960

0,320

97,0

352*199*292

14,1

БИГ2-12

1,152

0,384

116,4

420*199*292

16,8

БИГ2-14

1,344

0,448

135,8

488*199*292

19,5

БИГ2-16

1,536

0,512

155,2

556*199*292

22,1

БИГ3-9

0,864

0,288

87,3

216*267*292

12,5

БИГ3-12

1,152

0,384

116,4

284*267*292

16,5

БИГ3-15

1,728

0,576

145,5

352*267*292

20,0

БИГ3-21

2,016

0,672

203,7

488*267*292

28,0

БИГ3-24

2,304

0,768

232,8

556*267*292

31,8

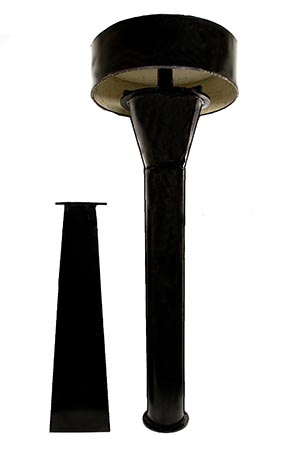

Инжекционные газовые горелки Казанцева ИГК

Назначение

Горелки ИГК предназначены для сжигания природного газа в теплоагрегатах. Горелка может устанавливаться в котлах, печах и сушилках малой мощности (ИГК1-15, ИГК1-25, ИГК1-35) и промышленных паровых и теплофикационных котлах (ИГК 4-50, ИГК 4-100, ИГК 4-150).

Основные параметры и характеристики горелок

Наименование параметра или характеристики

Значение

ИГК 1-15

ИГК 1-25

  ИГК   1-35

ИГК 4-50

ИГК 4-100

ИГК 4-150

Рабочая среда

природный газ по ГОСТ 5542-87*

Давление газа перед горелкой, кПа
                    номинальное
                    минимальное


50
 6

Номинальная тепловая мощность (предельные отклонения от +10 доминус 5 %), кВт

184

309

440

723

1470

2100

Коэффициент рабочего регулирования,
не
менее

3

Коэффициент избытка воздуха при номинальной тепловой мощности, a

от 1,01

до 1,1

Допустимое увеличение коэффициента избытка воздуха в диапазоне рабочего регулирования, не более

0,2

Hоминальное разрежение в дымовой трубе, Па

20

Длина факела при номинальном давлении, мм

230

700

1200

1500

1200

1000

Корпус горелки





стальной

сварной





Габаритные размеры, мм, не более
           длина
           высота
           ширина


650
180
140



810
200

200



980
200

200


1180
360
320


1480
505
450


1935
600
600

Масса, кг, не более

6

7

9

16

25

44

До недавнего времени промышленностью выпускались горелки ИГК старой модификации. В настоящее время эти горелки усовершенствованы. Технологичность их изготовления повышена, длина смесителя сокращена.

Горелки с расходом газа 50 м3/ч и выше имеют четыре сопла, горелки с расходом 15 и 30 м3/ч — одно (число сопел обозначается первой цифрой в шифре горелки, например ИГК-1-25м или ИГК-4-100м ).

Горелки ИГК-25 и ИГК-60 с расходом соответственно 15 и 35 м3/ч остались в старом исполнении и теперь обозначены ИГК-1-15 и ИГК-1-35 .Модернизированные горелки ИГК при нормальном давлении газа 30 кПа выпускаются с различными расходами 6, 25, 50, 100 и 150 м3/ч.

К преимуществам инжекционных горелок относятся:

  • простота конструкции;
  • устойчивая работа горелки при изменении нагрузок;
  • надежность работы и простота обслуживания;
  • отсутствие вентилятора, электродвигателя для его привода, воздухопроводов к горелкам;
  • возможность саморегулирования, т. е. поддержания постоянного соотношения газ—воздух.

    Горелки ИГК (ИГК-60, ИГК-25) используются в большинстве малых котельных МОЭК.

    Горелка газовая струйно-стабилизаторная

    Назначение

    Горелку газовую струйно-стабилизаторную используют для получения низкотемпературных продуктов сгорания при сжигании холодных природного газа и повышенного количества воздуха. Поэтому они предназначены для установки в термических печах и низкотемпературных сушилках древесины, изделий из гипса, бетона и глины, сыпучих материалов.

    Горелка газовая струйно-стабилизаторная - устройство, обеспечивающее сжигание газа по диффузиционному способу. Газ отдельными струями подают непосредственно в зону рециркуляции за стабилизатором, через который мелкими струями поступает воздух, в результате чего газовоздушная смесь сгорает мелкими факелами. В этих горелках смесеобразование и сжигание газа происходят в конических перфорированной камере с центральной подачей воздуха с периферии через отверстия стабилизатора.

    В горелках типа ГТПЦ газ из кольцевой камеры через сопла поступает в коническую стабилизирующую (перфорированную) камеру смешения и горения. Кольцевой выступ прижимает газовые струи к внутренней поверхности конической камеры, в которую через отверстия подается первичный воздух. При движении газа вдоль камеры происходит постепенное смешение его с закрученными в разные стороны струями первичного воздуха, так как воздушные отверстия в камере выполнены тангенциально и под углом к оси горелки. По ней через воздушное сопло подается вторичный воздух, обеспечивающий дожигание газа и при необходимости дополнительное разбавление продуктов сгорания для получения теплоносителя (продуктов сгорания) с более низкой температурой. Горелка используется с керамическим сужающимся туннелем, который позволяет повысить скорость истечения смеси продуктов сгорания и вторичного воздуха, подаваемого через центральное сопло. Горелки могут работать при подаче подогретого до 350°С вторичного воздуха.

    Горелки типа ПИВ предназначены для сжигания природного и сжиженных углеводородных газов с переменным избытком воздуха. Сжигание газа в них основано на струйно-стабилизационном принципе. Газ через тангенциально расположенный патрубок поступает в кольцевую камеру и из нее через сопла в камеру предварительного замешения. Через патрубок от вентилятора воздух подается в горелку, последовательно проходит через кольцевое пространство между корпусом и цилиндром, поворачивает на 180° и движется между наружной стенкой камеры сгорания и цилиндром, где нагревается, и поступает в воздушную камеру. Из нее часть подогретого (первичного) воздуха через сопла истекает в камеру предварительного смешения с газом. Первичная газовоздушная смесь кольцевой струей двигается вдоль внутренней поверхности конуса-стабилизатора, в котором интенсивно перемешивается со вторичным воздухом, истекающим из воздушной камеры через отверстия в стенке конуса. Горение полученной смеси характеризуется высокой интенсивностью и малой протяженностью пламени вдоль потока, что соответствует кинетическому процессу горения. Высокая устойчивость горения в большом диапазоне изменения скоростей истечения газа и воздуха обеспечивается интенсивным рециркуляционным течением за стабилизатором. Продукты сгорания с температурой до 600°С выходят из камеры через отверстия в насадке, которые выполняют в двух вариантах: с отверстиями, равномерно расположенные по окружности и длине; с отверстиями, расположенными в пределах центрального угла 150° по длине.

    Горелки типа СГ используют главным образом в циркуляционных системах низкотемпературных печей и сушилок и устанавливают в воздухопроводе после вентилятора. Горение в них стабилизируется подачей воздуха мелкими струями через перфорированный конус, а газа — радиально в затененные зоны между рядами перфорации. В результате в затененных зонах образуется большое количество мелких факелов, устойчиво горящих при большом избытке воздуха. Горелки СГ разработаны двух модификаций: с кольцевой щелью между стабилизатором и воздухопроводом (СГ-10-4, ОМ 6-5, СГ-90-3,5) и без нее (СГ-4, СГ-16). В горелках первого типа к коническому перфорированному стабилизатору приварен цилиндрический насадок, ограничивающий камеру сгорания. Первичный воздух проходит через отверстия конуса, смешивается с газом, и полученная смесь сгорает. Вторичный воздух движется через кольцевую щель между цилиндрическим насадком и воздухопроводом, охлаждая стенки камеры сгорания, а затем смешивается с продуктами сгорания. Содержание оксидов азота NOx (при а -1) на расстоянии 2 м от торца камеры горения для горелок СГ и ПИВ — не более 0,01 % об. Розжиг горелок и контроль горения осуществляют с помощью пилотно-запального устройства.
