Фильтры

Фильтры натрий-катионитные I-ой и II-ой ступеней

Фильтры натрий-катионитные используют на производствах, где есть необходимость обрабатывать воду в установках водоподготовительных, а также на котельных промышленного либо отопительного назначения. Данные фильтры удаляют из воды образователи накипи, что достигается с помощью и посредством процесса катионирования.

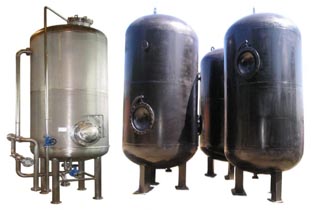

Фильтр натрий-катионитный может быть первой либо второй ступени. Они представляют собой специальный цилиндрический аппарат, вертикальный, однокамерный. Данное устройство состоит из корпуса и распределительных устройств — верхнего и нижнего, а также необходимой запорной арматуры, трубопроводов, фильтрующих загрузок и пробоотборного устройства.
Фильтр натрий-катионитный в обязательном порядке имеет люк в верхней части корпуса и лаз. Корпус фильтра изготавливается из стали.

Весь цикл работы такого натрий-катионитного фильтра делится на несколько стадий, которые проходят в следующей последовательности: сначала происходит умягчение, затем взрыхление, после чего идет стадия регенерации, последней стадией цикла является отмывка.

Номенклатура и общая характеристика фильтров ФИПа I

Обозначение
типоразмера

Рабочее
давление,
МПа

Условный
диаметр
фильтра, мм

Высота фильтрующего
слоя, мм, не более

Произво-дительность,
м
3

Масса
комплекта,
кг

ФИПа I-0,5-0,6 Na

0,4

500

1000

10

307

ФИПа I-0,7-0,6 Na

0,6

700

2000

10

620

ФИПа I-1,0-0,6 Na

0,6

1000

2000

20

1090

ФИПа I-1,4-0,6

0,6

1400

2000

46

1240

ФИПа I-1,5-0,6

0,6

1500

2000

50

1570

ФИПа I-2,0-0,6 Na

0,6

2000

2500

80

3100

ФИПа I-2,6-0,6 Na

0,6

2600

2500

130

4600

ФИПа I-3,0-0,6 Na

0,6

3000

2500

180

5270

Номенклатура и общая характеристика фильтров ФИПа II

Обозначение
типоразмера

Рабочее
давление,
МПа

Условный
диаметр
фильтра, мм

Высота фильтрующего
слоя, мм, не более

Произво-дительность,
м
3

Масса
комплекта,
кг

ФИПа II-1,0-0,6 Na

0,6

1000

1500

40

910

ФИПа II-1,4-0,6 Na

0,6

1400

1500

92

1310

ФИПа II-1,5-0,6 Na

0,6

1500

1500

90

1510

ФИПа II-2,0-0,6 Na

0,6

2000

1500

150

2510

ФИПа II-2,6-0,6 Na

0,6

2600

1500

250

4200

ФИПа II-3,0-0,6 Na

0,6

3000

1500

350

4960

Фильтр осветлительный ФОВ-1,0-0,6

Фильтр осветлительный используют на средних и крупных производствах, заводах, отопительных и промышленных котельных. Также они нашли широкое применение в системах водоподготовительных установок современных электростанций. Использование фильтров осветлительных вертикальных дает возможность удалять из воды взвешенные примеси разной степени дисперсности. Данный эффект в фильтрах ФОВ достигается посредством осветления воды.
Фильтр ФОВ можно разделить по типоразмерам, условному диаметру фильтра, производительности и массе в объёме комплекта. Сам фильтр представлен в виде цилиндрического аппарата однокамерного, который имеет эллиптические верхнее и нижнее днища. Нижнее днище фильтра имеет соединение с корпусом посредством фланцевого соединения. Именно это позволяет специалистам производить полный либо частичный ремонт или монтаж находящихся внутри корпуса фильтра устройств. Корпус фильтра ФОВ изготавливается из углеродистой стали. Внутренняя часть корпуса обрабатывается антикоррозийным покрытием. Отдельные запчасти и арматура фильтра изготавливаются из материалов под заказ и по требованиям клиента.

Номенклатура и общая характеристика фильтров осветлительных

Обозначение
типоразмера

Высота
фильтра, мм (с трубо-проводом)

Условный
диаметр
фильтра, мм

Высота
фильтрующей
загрузки, мм

Производи-
тельность,
м
3

Масса в
объёме
комплекта
кг

ФОВ-1,0-0,6

2755

1000

1000

10

885

ФОВ-1,4-0,6

2892

1400

1000

16

1562

ФОВ-1,5-0,6

3298

1500

1000

23

1468

ФОВ-2,0-0,6

3430

2000

1000

30

2150

ФОВ-2,6-0,6

3700

2600

1000

50

3370

ФОВ-3,0-0,6

4055

3000

1000

70

4790

ФОВ-3,4-0,6

4230

3400

1000

90

5660

ФОВ-2К-3,4-0,6

5500

3400

900х2

180

8630

ФОВ-3К-3,4-0,6

7060

3400

900х3

270

13080
